Wielkogabarytowe sita Fangyuan FTL pomyślnie dostarczone do zastosowań w przesiewaniu górniczym

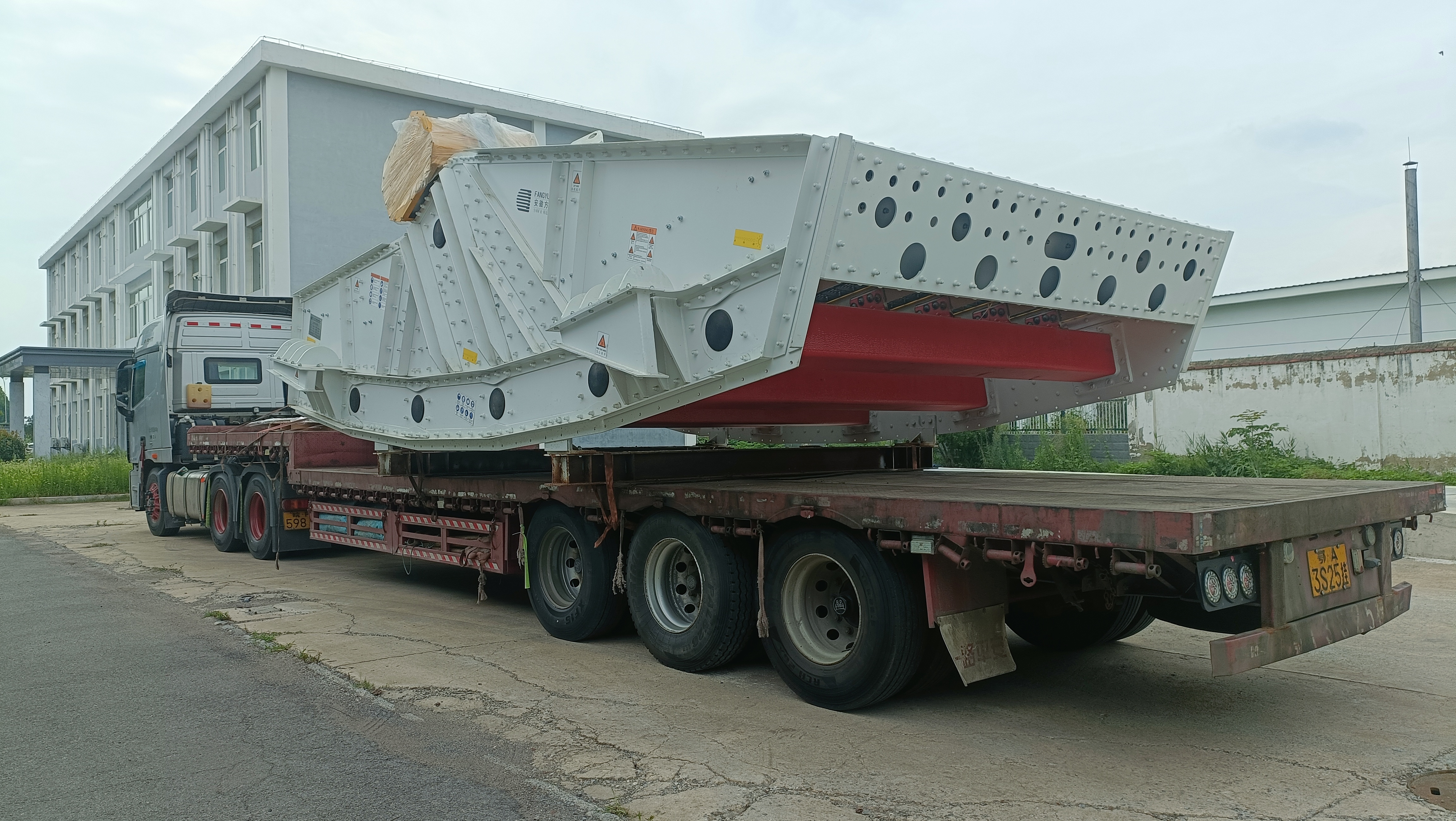

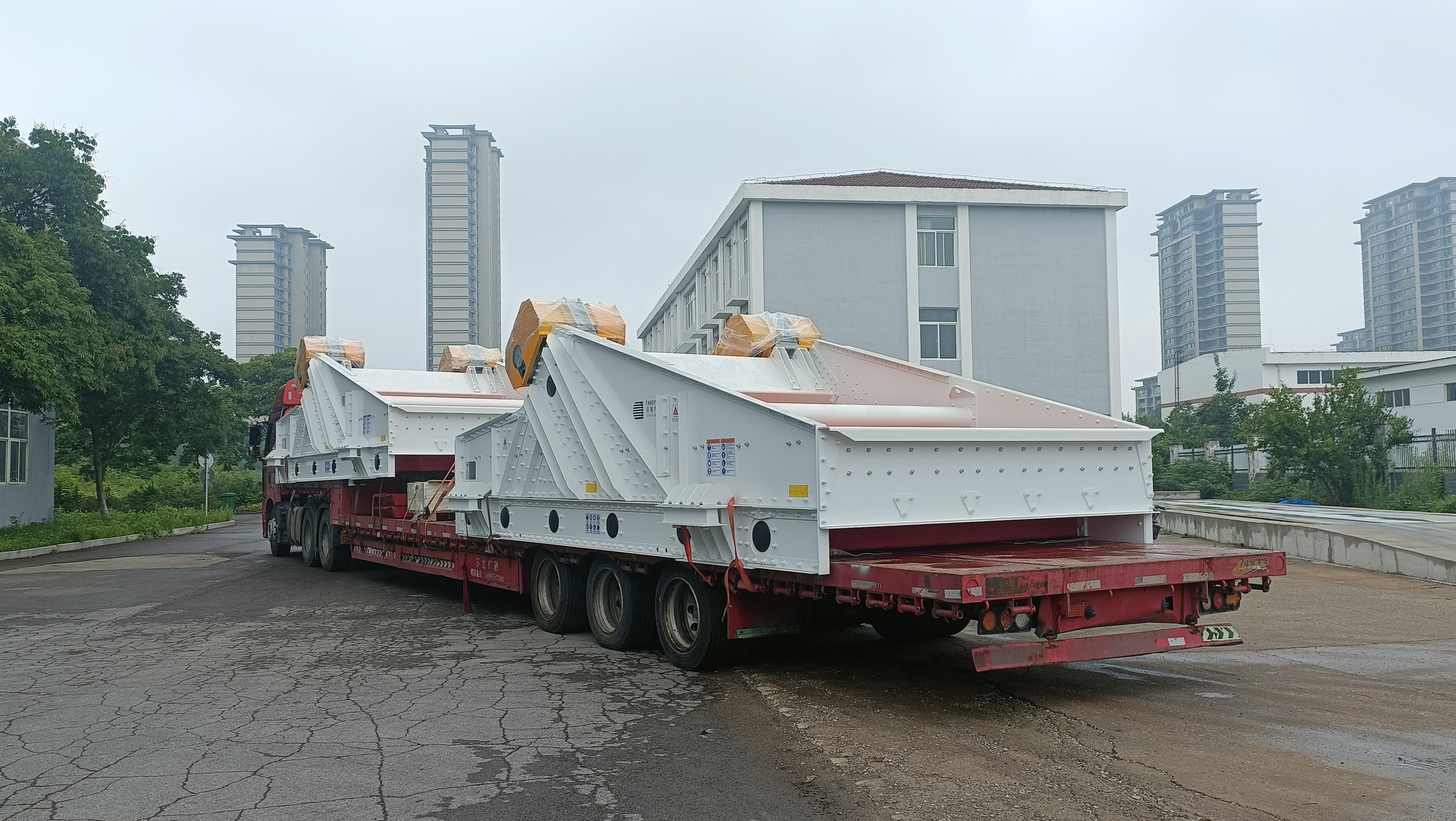

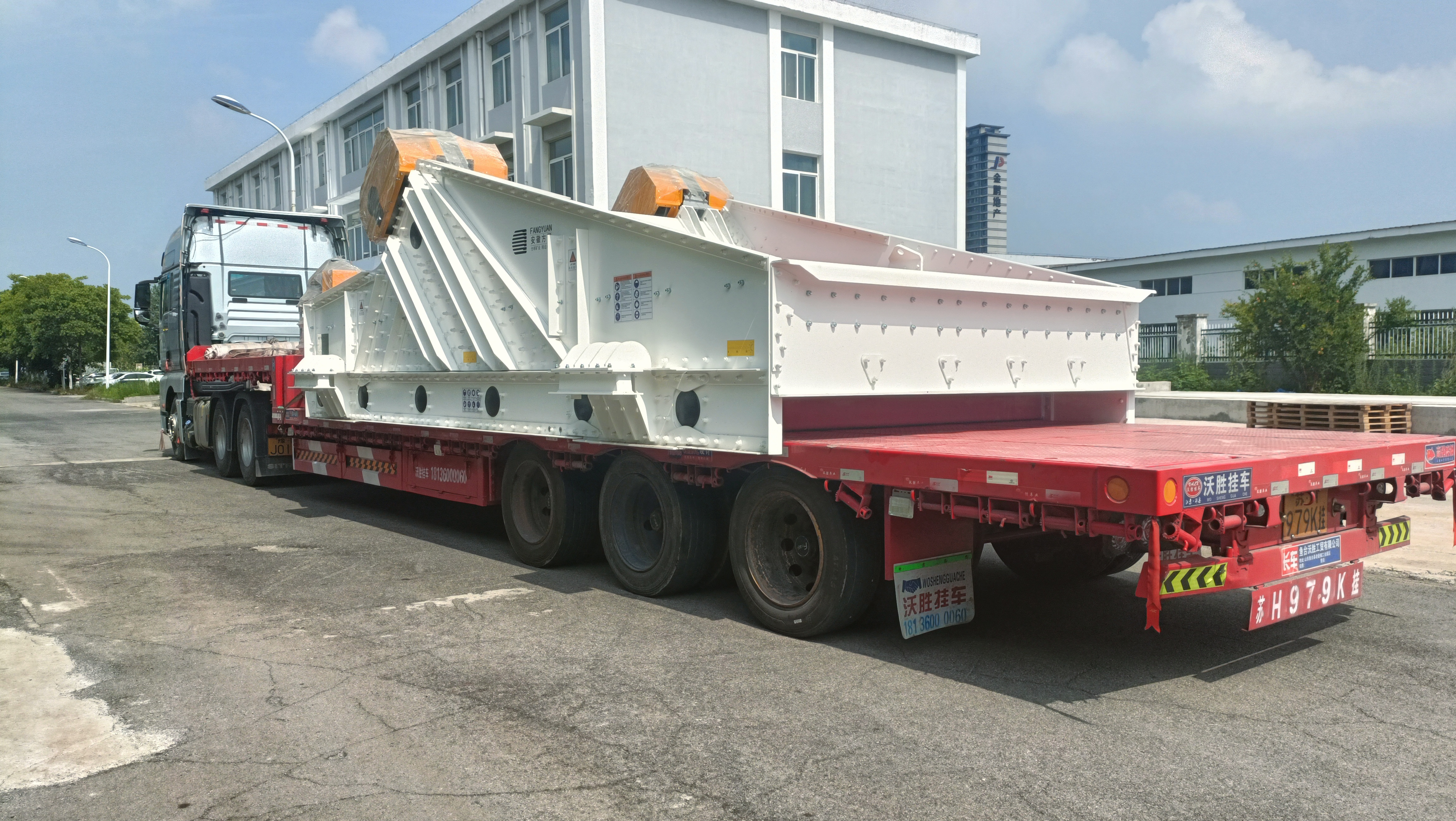

Fangyuan ogłasza pomyślne dostarczenie i wysłanie sita wielkoformatowego FTL do czynnego zakładu przetwórczego. Ten wytrzymałyliniowy ekran wibracyjnySkutecznie rozwiązuje problemy związane z sortowaniem i klasyfikacją minerałów o dużej wydajności w wymagających warunkach przemysłowych. Zaprojektowana specjalnie do trudnych warunków górniczych, maszyna charakteryzuje się ogromną skalą i szerokością przesiewu przekraczającą 5 metrów. Operatorzy przemysłowi zyskują natychmiastową gotowość operacyjną w terenie, wyjątkową wydajność przerobu materiałów i bezkompromisową trwałość sprzętu.

Gotowe do pracy w terenie: Zaprojektowane z myślą o szybkim wdrożeniu i maksymalnej wydajności przesiewania w ciężkich obwodach mineralnych.

Najważniejsze wnioski

• Fangyuan dostarczyłmaszyna z dużym ekranemktóry z łatwością radzi sobie z ciężkimi materiałami górniczymi.
• Maszyna ma powierzchnię o szerokości pięciu metrów i gwarantuje 10 lat niezawodnej pracy.
• Specjalne przekładnie redukują poziom hałasu i obniżają koszty energii w zakładach górniczych.
• Elastyczne panele gumowe zapobiegają zatykaniu się otworów i sprawiają, że konserwacja nośnika jest szybka i prosta.

Dane techniczne ekranu wielkoformatowego FTL

Solidna konstrukcja mechaniczna decyduje o sukcesie operacyjnym urządzeń do kalibracji przemysłowej.ekran o dużym rozmiarze ftlŁączy zaawansowaną dynamikę strukturalną z wytrzymałymi mechanicznymi układami napędowymi. Ta integracja zapewnia wyjątkową przepustowość i stabilną pracę w wymagających układach przetwarzania w górnictwie.

Wibrator skrzynkowy i napęd śrubowy

Układ wzbudzenia opiera się na wysokowydajnym mechanizmie wibracyjnym typu skrzynkowego. Inżynierowie zintegrowali w tym zespole precyzyjny napęd z przekładnią śrubową. Taka konfiguracja napędu zapewnia równomierne przenoszenie mocy w całej ramie sita. Generuje on precyzyjny liniowy tor ruchu, który przesuwa ciężkie pokłady rudy do przodu z wysoką powtarzalnością.

Standardowe napędy wibratorów często charakteryzują się niewspółosiowością kół zębatych i nadmiernymi drganiami. Konfiguracja przekładni śrubowej w tej maszynie rozwiązuje te problemy ze stratami energii mechanicznej. Zapewnia płynne zazębianie się kół zębatych przy maksymalnym obciążeniu. W rezultacie poziom hałasu roboczego znacznie spada. Operatorzy instalacji zyskują cichsze środowisko pracy i stabilną wydajność mechaniczną.

Inżynieria o zwiększonej szerokości i dużej amplitudzie

Przetwarzanie ogromnych tonaży wymaga wyjątkowej skali fizycznej i dużej siły wzbudzenia. Wymiary fizyczne i parametry operacyjne zapewniają ogromne możliwości przetwarzania we wszystkich zastosowaniach przemysłowych.

Pokład sita rozciąga się na ponad 5 metrów szerokości. Ta szeroka konstrukcja tworzy ogromną, aktywną powierzchnię przesiewania. Regulowana amplituda, sięgająca nawet 16 mm, zapewnia intensywną energię wibracji. To rozwarstwienie sił natychmiast rozbija gęste warstwy złoża. Drobne cząstki szybko migrują w dół, w kierunku otworów sita.

Operatorzy mogą regulować kąt montażu sita w zakresie od 0° do 15°, aby spełnić określone cele procesu:

• Wpływ na prędkość przepływu: zwiększenie kąta nachylenia ekranu bezpośrednio zwiększa prędkość ruchu cząstek i energię kinetyczną na pokładzie.
• Wpływ na wydajność przesiewania: Podczas gdy większe kąty przyspieszają transport cząstek, zbyt duże skracają czas potrzebny cząstkom na przejście przez siatkę. Optymalną wydajność przesiewania osiąga się przy nachyleniu około 15°.

Elastyczna regulacja kąta pozwala zespołom operacyjnym zrównoważyć prędkość przepływu materiału z wymaganą ostrością separacji.

Trwała konstrukcja i dłuższa żywotność hosta

Silne zużycie ścierne i zmęczenie dynamiczne szybko niszczą standardowe urządzenia przetwórcze. Ciężki przemysłowy sprzęt przesiewający codziennie stawia czoła trudnym wyzwaniom operacyjnym:

• Ryzyko degradacji komponentów i obniżenia wydajności:
  • Nośniki przesiewające i wydajność: Zanieczyszczanie nośników przesiewających i postępujące zużycie mechaniczne zmniejszają dokładność cięcia i wydajność materiału.
  • Elementy napędowe i ruchowe: Degradacja wzbudnika, nieprawidłowe profile ruchu i brak współosiowości elementów powodują stopniowy spadek wydajności i awarię sprzętu.
  • Integralność strukturalna: Zmęczenie strukturalne korpusów i ram sit jest główną przyczyną nagłych, nieplanowanych przestojów sprzętu.

Standardowe łożyska sitowe są narażone na poważne zagrożenia eksploatacyjne podczas codziennej eksploatacji kopalni. Dane branżowe producentów łożysk, takich jak SKF, wskazują na główne przyczyny awarii łożysk:

• Podział wskaźnika awaryjności łożysk (dane SKF):
  • Problemy związane ze smarowaniem: ~36%
  • Zmęczenie i przeciążenie: ~34%
  • Zanieczyszczenie: ~16%
  • Błędy montażu i obsługi: ~14%
• Kluczowe punkty degradacji łożysk:
  • Zmęczenie toczne / łuszczenie się: Powtarzające się naprężenia kontaktowe powodują pękanie podpowierzchniowe i odrywanie się metalu (łuszczenie się), przyspieszane przez przeciążenie, niewspółosiowość lub niedostateczne smarowanie.
  • Zanieczyszczenie cząsteczkowe: Twardy pył krzemionkowy wnikający w standardowe uszczelki powoduje wgniecenia w bieżniach, przyspieszając zmęczenie materiału i zmniejszając żywotność urządzenia od 2 do 10 razy.

Fangyuan pokonuje te wektory awarii dzięki wzmocnionej, wytrzymałej konstrukcji. Kluczowe importowane komponenty chronią krytyczne zespoły obrotowe przed trudnymi warunkami pracy. Zaawansowane uszczelnienia całkowicie zapobiegają wnikaniu twardego pyłu krzemionkowego. Sztywna obudowa sita jest odporna na zmęczenie strukturalne spowodowane ciągłymi, dużymi obciążeniami. Duży sito sortujące FTL gwarantuje żywotność przekraczającą 10 lat przy wyjątkowo niskim wskaźniku awaryjności.

Kluczowe korzyści operacyjne w zastosowaniach górniczych

Wdrożenie technologii separacji o wysokiej wydajności zapewnia zakładom przetwórczym natychmiastowe korzyści.ekran o dużym rozmiarze ftldostosowuje się do trudnych warunków pracy, zwiększając ogólną wydajność układu i niezawodność działania.

Wszechstronność zastosowań na sucho, na mokro i odwadniania

Wszechstronne mechanizmy ruchu bez problemu radzą sobie z różnymi warunkami materiałowymi. Liniowy ruch wibracyjny pozwala urządzeniom na przeprowadzanie klasyfikacji na sucho, płukania na mokro i odwadniania drobnej zawiesiny na jednej ramie maszyny.

Synchronizowane wibratory wytwarzają kierunkowy, liniowy tor siły. Ten dynamiczny ruch przyspiesza separację ciecz-ciało stałe podczas odwadniania szlamu, a panele z poliuretanu zapobiegają oślepianiu otworów i są cichsze w porównaniu z siatką drucianą.

Optymalizacja wydajności w obwodach górniczych

Nowoczesne układy mielące wymagają precyzyjnej separacji cząstek, aby zminimalizować zużycie energii. Wymiana starszych separatorów na precyzyjne sita liniowe poprawia ogólną ostrość klasyfikacji.

Wzrost wydajności obwodu: Klasyfikacja ostrego odcięcia zmniejsza obciążenie krążące z 350% do 60%, zapobiegając nadmiernemu rozdrabnianiu rudy i oszczędzając energię.

Szybkie usuwanie drobnych cząstek o odpowiedniej wielkości ogranicza niepotrzebne mielenie w młynach kulowych umieszczonych dalej w procesie. W rezultacie zakłady przetwórcze zwiększają wydajność netto mielenia nawet o 9%, jednocześnie zmniejszając całkowite zużycie energii na tonę rudy.

Redukcja hałasu i krótszy czas przestojów konserwacyjnych

Ciężkie, dynamiczne maszyny często stwarzają poważne zagrożenia akustyczne i powodują znaczne zmęczenie konstrukcji. Zamknięty mechanizm napędowy z przekładnią śrubową zapewnia płynne zazębienie przy maksymalnym obciążeniu rudą. Ta zrównoważona przekładnia napędowa drastycznie obniża poziom hałasu w zakładzie.

Co więcej, modułowe poliuretanowe panele pokładowe pochłaniają uderzenia silnych cząstek. Zespoły konserwacyjne wymieniają zużyte moduły paneli bez konieczności demontażu otaczających je konstrukcji sitowych. Ta inteligentna konstrukcja redukuje planowane przestoje i zapewnia ciągłość codziennej produkcji.

Konfiguracje pokładu i funkcje konserwacyjne

Elastyczne konfiguracje pokładów sitowych optymalizują wydajność klasyfikacji w różnych kanałach operacyjnych.Ekran FTL Large Sizingdostosowuje się bezpośrednio do złożonych wymagań separacji przemysłowej.

Wszechstronność pojedynczego, podwójnego i potrójnego pokładu

Możliwość wyboru konfiguracji jedno-, dwu- i trójwarstwowej pozwala inżynierom zakładu dostosować klasyfikację materiału do indywidualnych potrzeb. Duża zmienność wsadu często obniża dokładność separacji na jednym poziomie. Otwory w układzie warstw – np. górny poziom o średnicy 1,0 mm nad dolnym poziomem o średnicy 0,9 mm – zapewniają wysoką stabilność operacyjną przy zmiennych warunkach wsadu.

Kluczowe czynniki wpływające na wybór talii w aktywnych obwodach wydobywczych:

• Docelowa wydajność produktu: Całkowita wymagana liczba frakcji produktu określa całkowitą liczbę sztuk.
• Sekwencyjny podział cięcia: Górne pokłady usuwają gruby materiał, środkowe pokłady oddzielają rozmiary pośrednie, a dolne pokłady przetwarzają drobne frakcje.
• Ograniczenia wykorzystania dolnego pokładu: Długość przesuwu górnego pokładu zmniejsza efektywną początkową powierzchnię przesiewania dolnych warstw.

Montaż mediów za pomocą czopów i otworów bez użycia śrub

Szybka wymiana sit minimalizuje kosztowne przestoje w pracy. Sito FTL wykorzystuje modułowe poliuretanowo-gumowe płyty sitowe z innowacyjnym, bezśrubowym systemem czopów i gniazd.

Szybka konserwacja: Konstrukcja z czopami i gniazdami blokującymi eliminuje konieczność stosowania śrub gwintowanych, umożliwiając ekipom konserwacyjnym wymianę paneli w ciągu kilku minut bez użycia specjalistycznych narzędzi.

To sztywne połączenie mechaniczne zapobiega przemieszczaniu się paneli pod wpływem dużych obciążeń dynamicznych, a jednocześnie przyspiesza montaż i demontaż.

Panele ekranowe z gumy antyblokującej

Obróbka drobnoziarnistych minerałów często powoduje poważne zatykanie się otworów na trzy główne sposoby:

• Adhezja i aglomeracja: Wilgotne, lepkie cząsteczki wiążą się ze sobą i pokrywają otwory siatki.
• Efekty geometrii cząstek: Płatki minerałów leżą płasko na otworach ekranu.
• Określanie wielkości cząstek zbliżonych do rozmiaru otworu: cząstki o wielkości odpowiadającej rozmiarowi otworu szczelnie przylegają do otworów.

Aby zapobiec zakłóceniom przepływu, Fangyuan integruje specjalistyczneelastyczne panele gumowe.

Ciągłe, elastyczne zginanie tworzy stały efekt odbijania się od powierzchni sita. Ten ruch przerywa nagromadzenie materiału, zapewniając ciągłą wydajność podczas przetwarzania wilgotnego węgla, lepkiej rudy żelaza i mokrego kruszywa.

Integracja i wpływ strategiczny

Zakłady przetwórstwa przemysłowego wymagają sprzętu, który szybko dostosowuje się do istniejącej infrastruktury.Ekran FTL Large Sizingzapewnia wyjątkową elastyczność, upraszczając modernizację systemu i maksymalizując wydajność witryny.

Bezproblemowa modernizacja istniejących obwodów mineralnych

Integracja nowego sprzętu z aktywnymi liniami technologicznymi zazwyczaj stwarza wyzwania inżynieryjne. Modułowe komponenty sita całkowicie eliminują te wąskie gardła wdrożeniowe. Standaryzowane konstrukcje ram pozwalają zespołom inżynierskim na wymianę starszych separatorów bez konieczności przebudowy konstrukcji wsporczych.

Elastyczne kąty montażu w zakresie od 0° do 15° dodatkowo ułatwiają pracę projektantom instalacji. Technicy dostosowują nachylenie sita bezpośrednio do zsuwni zasypowych i lejów wyładowczych, zapewniając natychmiastową harmonię pracy.

Długoterminowa wartość i obniżony całkowity koszt posiadania

Inwestycja w solidny sprzęt kalibrujący zapewnia znaczne korzyści ekonomiczne w dłuższej perspektywie. Wysokiej jakości materiały konstrukcyjne są odporne na ciągłe zużycie udarowe, chroniąc kluczowe zasoby w trudnych warunkach eksploatacji górniczej.

Wpływ finansowy: Wydłużony o dziesięć lat okres eksploatacji podzespołów obniża całkowite koszty cyklu życia, zwiększając jednocześnie ogólną rentowność operacyjną.

Do najważniejszych korzyści finansowych należą:

• Niższe koszty konserwacji: Trwałe komponenty napędowe eliminują konieczność częstej wymiany łożysk i napraw przekładni.
• Mniejszy stan zapasów części zamiennych: Modułowe płyty sitowe ujednolicają części eksploatacyjne w wielu jednostkach przesiewających zakładu.
• Maksymalna ciągłość produkcji: Nieplanowane przestoje ulegają znacznemu zmniejszeniu, dzięki czemu obwody przetwarzania utrzymują szczytową wydajność produkcyjną.

Wytrzymała konstrukcja zapewnia niezawodną stabilność mechaniczną każdego dnia. Operatorzy obniżają koszty operacyjne, zapewniając jednocześnie stabilną, wysoką wydajność produkcji.

Pomyślne dostarczenieekran o dużym rozmiarze ftlstanowi kamień milowy w dziedzinie wysokowydajnego przetwarzania minerałów. Zaawansowane wibratory skrzynkowe, odporne na zużycie media i ogromna, 5-metrowa szerokość pokładu pozwalają tej maszynie utrzymać ciągłą sprawność w wymagających warunkach górniczych. Operatorzy zakładów zyskują niezawodną wydajność separacji oraz niższe całkowite koszty cyklu życia.

Ulepsz swoją instalację: Skontaktuj się z zespołem inżynierów Fangyuan już dziś, aby zamówić rozwiązania przesiewania dostosowane do Twoich potrzeb operacyjnych!

Często zadawane pytania

Do jakich zastosowań najlepiej nadaje się ekran FTL Large Sizing Screen?

TenEkran FTL Large Sizingsprawdza się w obwodach przetwarzania minerałów o dużej wydajności.

Główne zastosowania:

• Klasyfikacja rud metali na sucho i mokro
• Płukanie i sortowanie węgla
• Przetwarzanie kruszywa piasku i żwiru
• Zadania odwadniania gnojowicy

Jakie kąty montażu obsługuje ekran FTL?

Operatorzy mogą ustawić kąt nachylenia sita w zakresie od 0° do 15°. Regulowane nachylenie kontroluje prędkość przemieszczania się materiału po pokładzie. Kierownicy zakładów optymalizują czas przebywania cząstek i wydajność separacji dla różnych rodzajów rudy.

W jaki sposób system mocowania multimediów bez użycia śrub skraca czas konserwacji?

Modułowe panele poliuretanowe i gumowe wykorzystują innowacyjną konstrukcję czopów i gniazd.

Jaki jest przewidywany okres eksploatacji głównego komputera-hosta?

Przesiewacz wielkogabarytowy FTL zawiera importowane, wytrzymałe komponenty i sztywną ramę konstrukcyjną. Te specjalnie zaprojektowane części zapobiegają zmęczeniu dynamicznemu i zanieczyszczeniu łożysk. Główna maszyna zapewnia długą żywotność, przekraczającą 10 lat, przy minimalnych przestojach.
